高電壓開關柜相關常識

高電壓開關柜相關常識

開關柜:

指一次設備和二次設備按照一定的線路方案組裝而成的成套配電設備。它用于控制和保護線路和設備。根據進出線的電壓等級,可分為固定式和手車式,可分為高電壓開關柜(固定式和手車式)和低電壓開關柜(固定式和抽屜式)。

今天我們將討論高壓開關柜!

高壓開關柜的結構一般相似,主要分為母線室、斷路器室、二次控制室(儀表室)和饋線室,各室一般用鋼板隔開。

內部組件包括:

母線(母線)、斷路器、常規繼電器、綜合繼電器保護裝置、測量?jī)x器、隔離刀、指示燈、接地刀等。

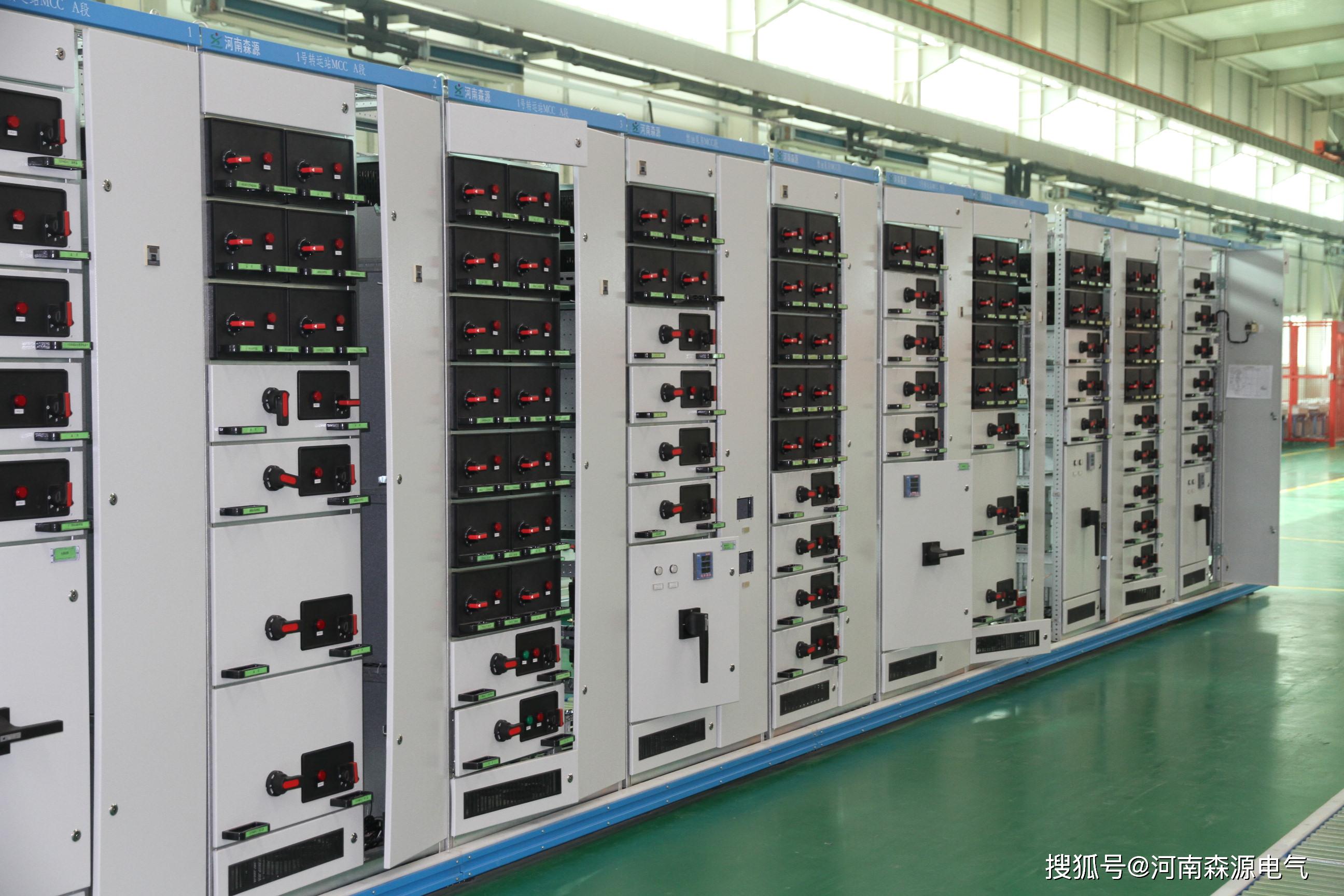

高電壓開關柜相關常識

從應用角度劃分高電壓開關柜:

01進線柜

也稱為受電柜,用于接收來自電網(從進線到母線)的電能,通常配備有斷路器、電流互感器、電壓互感器、隔離刀和其他部件。

02出線柜

又稱饋線柜或配電柜,它是用來分配電能(從母線到每條出線)的設備,通常還配有斷路器、電流互感器、電壓互感器、隔離刀等元件。

03母線連接柜

也被稱為總線斷路柜,它是一種用于連接兩段總線(從總線到總線)的設備。母線連接通常用于單母線分段和雙母線系統,以滿足用戶選擇不同運行模式的要求,或確保在故障條件下有選擇地移除負載。

04 PT機柜

電壓互感器柜通常直接安裝在母線上,檢測母線電壓,實現保護功能。內部主要安裝電壓互感器PT、隔離刀、熔斷器和避雷器。

05隔離柜

用于隔離兩端母線或隔離受電設備和供電設備。它可以為操作員提供一個可視的終點,以方便維護和檢修操作。

由于隔離柜不具備斷開和接通負載電流的能力,因此當與其配套的斷路器閉合時,不允許推拉隔離柜的手車。

在一般應用中,需要在斷路器的輔助觸點和隔離手車之間設置聯鎖,以防止操作人員誤操作。

06電容器柜

又稱補償柜,用于提高電網的功率因數,或無功功率補償。主要部件是并聯的成組電容器組、開關控制回路、保險絲和其他保護裝置。

通常與進線柜并聯安裝,一個或多個電容器柜可以并聯運行。

電容器柜與電網斷開后,由于電容器組需要一段時間才能完成放電過程,柜內的元器件,尤其是電容器組,不能用手直接觸摸;在斷電后的一定時間內(取決于電容器組的容量,例如1分鐘),不允許重合閘以避免對電容器的過電壓損壞。

在執行自動控制功能時,還應注意各組電容器切換次數的合理分配,以避免一組電容器損壞而另一組電容器很少切換的情況。

07計量柜

它主要用于測量電能(千瓦時),分為高壓和低壓。它一般配有隔離開關、熔斷器、電流互感器、電壓互感器、有功電度表(傳統電表或數字電表)、無功電度表、繼電器和一些其他輔助二次設備(如負荷監控器等)。)。

當然,這只是編輯編輯的部分信息。仍有許多地方需要改進。讓我們今天來談?wù)劇?/p>
