如何區分開關柜母線等電氣設備的相序是否正確

開關柜等變配電設備或線路改造和維護后需要檢查電源的相序。否則,原電源的相序可能顛倒。線路上的所有三相異步電動機都是反向的,造成了嚴重的后果。

變壓器或發電機并聯運行或并網運行前,必須檢查相序。否則,如果相序不對,就會對變壓器和發電機造成巨大的電流沖擊,對設備和電網造成巨大的破壞,甚至燒毀變壓器和發電機。

判斷和確定三相電源相序的方法如下:

在《供電和使用條例》中,對變壓器、發電機、電動機、開關柜內部母線和供電線路的相序標記有規定。根據這些規定,三相電源的相序可以大致確定。

變壓器、電動機、發電機和電力線的相序符號如圖1所示。U、V、W(u、V、W)或L1、L2和L3的顏色分別是黃色、綠色和紅色,中性線N是淺藍色。

開關柜范圍內母線的相序排列如下(以正面開關柜或設備正面為準)。

①上下排列的母線:U相、V相和W相應自上而下排列。

(2)水平布置的母線:從內到外的U相、V相和W相。

(3)引下線母線:從左至右為U、V、W相。

需要指出的是,上述相序判別在很多場合下是不準確的,因?yàn)榘惭b不規范,檢修后相序可能顛倒等。因此,為了準確確定電源兼容性,必須使用儀器測試。

最常用的是相序表,適用于工頻100 ~ 500伏的三相交流電源。使用時,將表面三個端子按鈕U、V、W上的導線(分別為黃色、綠色和紅色)分別連接到街上待測的三根電源線上。按一下按鈕(只需幾秒鐘)。如果鋁板順時針旋轉,連接的三條電源線處于正相序。如果鋁板逆時針旋轉,它處于反相順序。

如何區分開關柜母線等電氣設備的相序是否正確

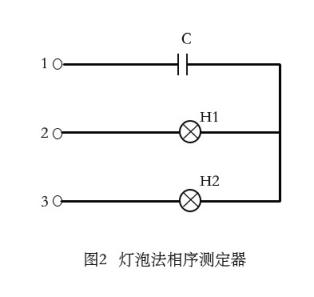

如果沒有相序表,也可以用燈泡法檢查。如圖2所示,兩個相同的220v燈泡(15-40w) h1、H2和電容器c (0.22-0.47μ f,400v)連接成星形,三根引出線1、2和3分別連接到被測三相電源。這時,兩個燈泡的發光度會不同,一個更亮,另一個更暗。如果電容器的一個相位被作為U相位,較亮的相位將是V相位,剩余的相位將是W相位。
