1，高電壓配電柜

簡介

高壓配電柜也可稱為高壓開關柜，指電壓等級為3.6千伏至550千伏的電氣產品，主要包括高壓斷路器、高壓隔離開關和接地開關、高壓負荷開關、高壓自動重合閘和分段器、高壓操作機構、高壓防爆配電裝置和高壓開關柜等。其用于電力系統的發電、電力傳輸、電力分配、電力轉換和消耗，以起到開關、控制或保護的作用。高壓開關制造是輸變電設備制造的重要組成部分，在整個電力行業中占有非常重要的地位。

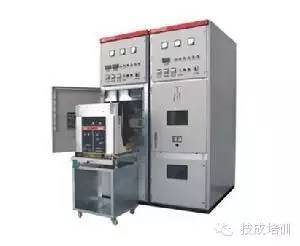

高壓配電柜

配電柜函數

配電柜具有架空接入線路、電纜接入線路、總線連接等功能。

配電柜成分

配電柜應滿足GB 3906-1991“35kV交流金屬封閉開關設備”標準的相關要求。它由柜體和斷路器組成。柜體由外殼、電氣部件(包括絕緣)、各種機構、二次端子和連接線組成。

柜體材料

1)冷扎鋼板或角鋼(用于焊接機柜)；

2)鍍鋁鋅鋼板或鍍鋅鋼板(用于組裝機柜)。

3)不銹鋼板(不導磁)。

4)鋁板((非導磁率)。

2.柜體功能單元:

1)主母線室(一般情況下，主母線布置為“pin”或“1”兩種結構

2)斷路器室

3)電纜室

4)繼電器和儀表室

5)柜頂小母線室

6)二級終端室

機柜中的電氣元件

1.機柜中常見的主要電氣部件(主電路設備)包括以下設備:

簡稱CT

開關柜

開關柜

接地開關[例如JN15-12]

避雷器(鋼筋混凝土吸收器)[例如HY5WS單相型；TBP、JBP組合]

隔離開關[如GN19-12、GN30-12、GN25-12]

高壓斷路器[例如少油型(S)、真空型(Z)、SF6型(L)]

高壓接觸器[例如JCZ10D/400A]

高壓保險絲[例如RN12、XRNP-12、RN12]

變壓器[例如，SC(L)系列干式變壓器，s系列機油變壓器]

高壓現場顯示[DXN-Q，DXN-T]

絕緣零件[如穿墻套管、接觸盒、絕緣體、絕緣熱收縮(冷收縮)護套]

主總線和分支總線

高壓電抗器[如串聯型:CKSC和起動電機型:QKSG]

負載開關[例如FN26-12(L)，F(xiàn)N16-12(Z)]

高壓單相并聯電容器[如BFF130-1]等

2.機柜中常用的主要二次元件(也稱為二次設備或輔助設備，指用于監控、控制、測量、調節和保護一次設備的低壓設備)如下:

繼電器、電度表、電流表、電壓表、功率表、功率因數表、頻率表、保險絲、空氣開關、轉換開關、信號燈、電阻、按鈕、微機綜合保護裝置等。

高電壓開關柜分類

根據斷路器的安裝方式

根據斷路器的安裝方式，可分為移動式(手車式)和固定式

(1)可拆卸式或手車式(用Y表示):表示柜內的主要電氣部件(如斷路器)安裝在可拆卸的手車上。由于手車柜的互換性好，電源的可靠性可以大大提高。常見的手車類型有:隔離手車、計量手車、斷路器手車、PT手車、電容器手車和二手手車等。，如KYN28A-12。

(2)固定式(用G表示):表示柜內所有電氣部件(如斷路器或負荷開關等)。)是固定類型。固定類型開關柜相對簡單且經濟，例如XGN10、GG-1A等。

按安裝位置

根據安裝位置，分為室內和室外

(1)室內使用(用N表示)；表示只能在室內安裝和使用，例如KYN28A-12 開關柜；

(2)室外使用(用W表示)；表示它可以在室外安裝和使用，例如XLW 開關柜。

根據本發明的機柜結構

根據機柜結構，可分為四類:金屬封閉式鎧裝型開關柜，金屬封閉式間隔型開關柜，金屬封閉式箱式開關柜和開放式開關柜

(1)金屬封閉鎧裝型開關柜(用字母K表示)金屬封閉開關設備，其中主要部件(如斷路器、變壓器、母線等。)分別安裝在由金屬隔板隔開的接地隔間中。例如，KYN28A-12型高壓開關柜。

(2)金屬封閉隔板開關柜(用字母J表示)類似于鎧裝金屬封閉開關設備，其主要電氣部件也分別安裝在單獨的隔間中，但一個或多個非金屬隔板滿足一定的保護等級。例如，JYN12型高壓開關柜。

(3)金屬封閉箱開關柜(由字母x表示)開關柜外殼是金屬封閉開關設備。例如，XGN12型高壓開關柜。

(4)開放式開關柜，無保護等級要求，外殼部分為開放式開關設備。如GG-1A(F)型高壓開關柜
